工作原理：

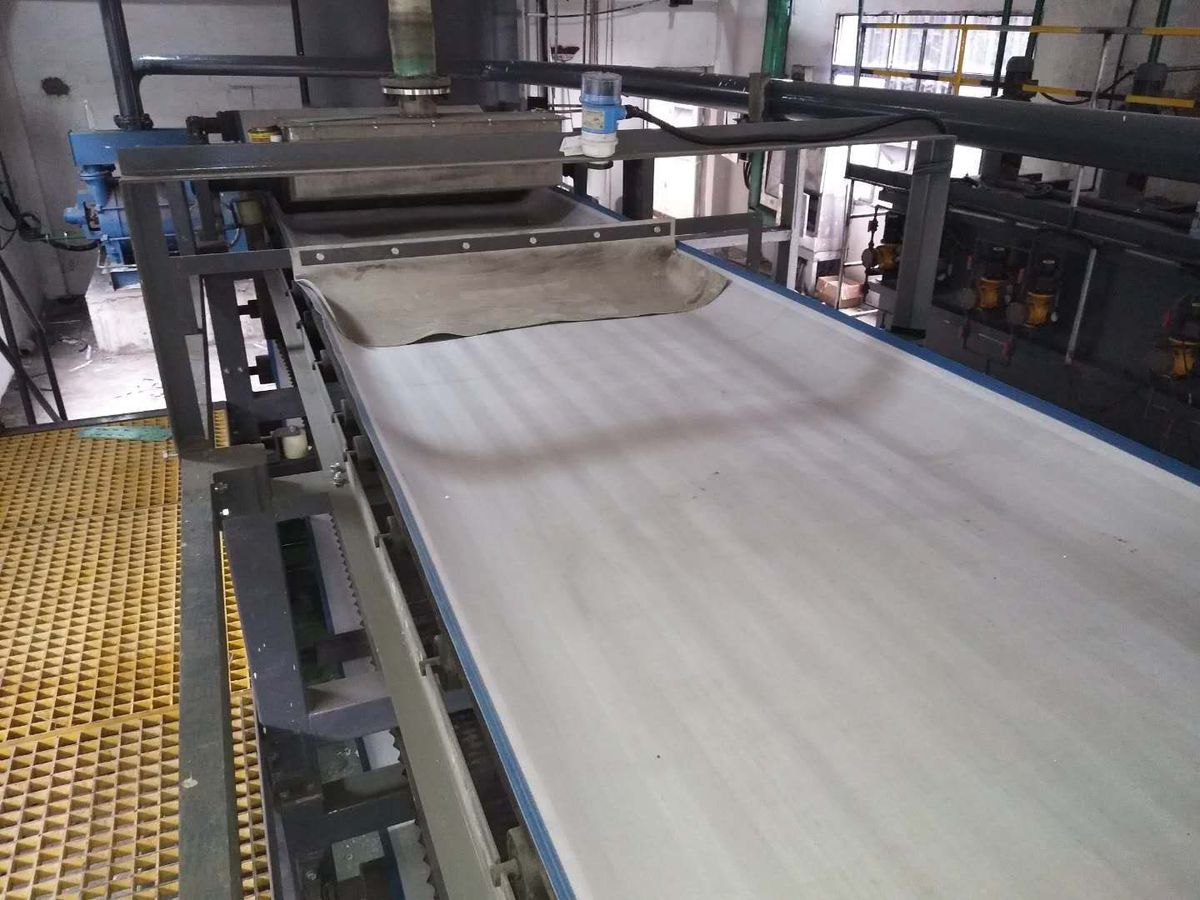

料浆由进料装置均布在向前移动的滤布上，在真空泵的抽滤作用下，滤液穿过滤布和胶带过滤孔进入真空箱，再从真空箱下部的连接管通进入滤液罐，固体截留在滤布上形成滤饼。由于重力和真空抽力方向一致，沉降时较大顆粒沉在滤饼之下，小颗粒沉在滤饼之上，形成结构合理的助滤层，其阻力小，过滤速度高。所形成的滤饼随胶带而移动被多次洗涤，脱水，然后在滤布转向处脱落。其后，滤布和胶带经过驱动辊分开，分别用高压水清洗再生，滤布经过纠偏装置调整后，重新回到进料端开始新的作业循环。
优势：
1.过滤效率高
2. 生产能力大
3. 洗涤效率高
4. 自动化程度高，操作灵活
5. 维护简单
应用领域：
橡胶带式真空过滤机简称胶带机经我公司多年改进和完善, 产品的技术性能和质量已达到了国际先进水平, 且广泛应用于冶金、矿山、化工、电厂湿法烟气脱硫、煤化工、造纸、食品、制药及环保等行业。
DU技术参数：
过滤面积(m²) | 有效宽度(mm) | 有效长度(mm) | 整机长L(mm) | 机身宽W(mm) | 机身高H(mm) | 重量T | 真空泵功率KW | 主机功率KW |
1 | 500 | 2000 | 4500 | 1150 | 1350 | 1.6 | 15 | 1.5 |
1.5 | 500 | 3000 | 5000 | 1150 | 1350 | 1.9 | 15 | 1.5 |
2 | 4000 | 6500 | 2.2 | 18.5 | 2.2 |
2.5 | 5000 | 7200 | 2.7 | 18.5 | 2.2 |
3 | 6000 | 9200 | 1.9 | 22 | 1.5 |
4 | 630 | 6300 | 9100 | 1400 | 1850 | 3.6 | 30 | 2.2 |
5 | 8000 | 11000 | 4 | 37 | 2.2 |
6 | 9500 | 12000 | 4.6 | 45 | 4 |
8 | 12700 | 15500 | 5.2 | 45 | 4 |
4 | 800 | 5000 | 8200 | 1550 | 2000 | 3.6 | 30 | 2.2 |
5 | 6000 | 9200 | 4 | 37 | 2.2 |
5 | 1000 | 5000 | 8200 | 1750 | 2000 | 4 | 45 | 2.2 |
6 | 6000 | 9200 | 4.6 | 45 | 4 |
7 | 7000 | 10200 | 4.8 | 45 | 4 |
8 | 8000 | 11200 | 5.2 | 45 | 5.5 |
10 | 10000 | 13200 | 5.9 | 55 | 5.5 |
8 | 1300 | 6150 | 10600 | 2050 | 2000 | 5.2 | 45 | 4 |
10.4 | 8000 | 12600 | 6 | 55 | 5.5 |
13 | 10000 | 14600 | 7 | 75 | 7.5 |
15.6 | 12000 | 16600 | 8.5 | 75 | 7.5 |
18.2 | 14000 | 18600 | 9.2 | 75 | 11 |
20.8 | 16000 | 20600 | 11 | 90 | 15 |
14.4 | 1800 | 8000 | 12200 | 2550 | 2150 | 7.8 | 55 | 7.5 |
18 | 10000 | 14200 | 9 | 75 | 7.5 |
21.6 | 12000 | 16200 | 11.8 | 75 | 11 |
25.2 | 14000 | 18200 | 14.2 | 75 | 11 |
28.8 | 16000 | 20200 | 16.5 | 75 | 15 |
30.6 | 18000 | 22200 | 18.8 | 90 | 15 |
20 | 2000 | 10000 | 14200 | 2750 | 2150 | 11.5 | 75 | 11 |
24 | 12000 | 16200 | 13.2 | 75 | 15 |
28 | 14000 | 18200 | 15.5 | 90 | 15 |
30 | 15000 | 19200 | 16.5 | 90 | 15 |
20 | 2500 | 8000 | 12200 | 3250 | 2250 | 11.5 | 55 | 11 |
25 | 10000 | 14200 | 13.5 | 75 | 15 |
30 | 12000 | 16200 | 16.5 | 75 | 15 |
35 | 14000 | 18200 | 20.0 | 75 | 18.5 |
40 | 16000 | 20200 | 23.5 | 110 | 18.5 |
30 | 3000 | 10000 | 14200 | 3750 | 2250 | 16.5 | 90 | 15 |
36 | 12000 | 16200 | 20.5 | 90 | 15 |
42 | 14000 | 18500 | 25.0 | 110 | 18.5 |
48 | 16000 | 20500 | 31.0 | 110 | 18.5 |
54 | 18000 | 22500 | 39.0 | 132 | 22 |
60 | 20000 | 24200 | 45.0 | 132 | 22 |
35 | 3200 | 10000 | 14200 | 4250 | 2450 | 20.0 | 90 | 15 |
60 | 18750 | 22950 | 45.0 | 132 | 22 |
67.2 | 21000 | 25200 | 48.0 | 160 | 30 |
80 | 25000 | 29200 | 68.2 | 220 | 45 |
48 | 4000 | 12000 | 16200 | 4750 | 2450 | 31.5 | 110 | 18.5 |
56 | 14000 | 18200 | 42.8 | 110 | 18.5 |
64 | 16000 | 20200 | 48.6 | 132 | 22 |
90 | 4500 | 20000 | 29727 | 6941 | 3920 | 80.0 | 250 | 45 |
120 | 26667 | 36394 | 105.0 | 355 | 55 |
